Produktdetails / Lieferumfang
Beschreibung:

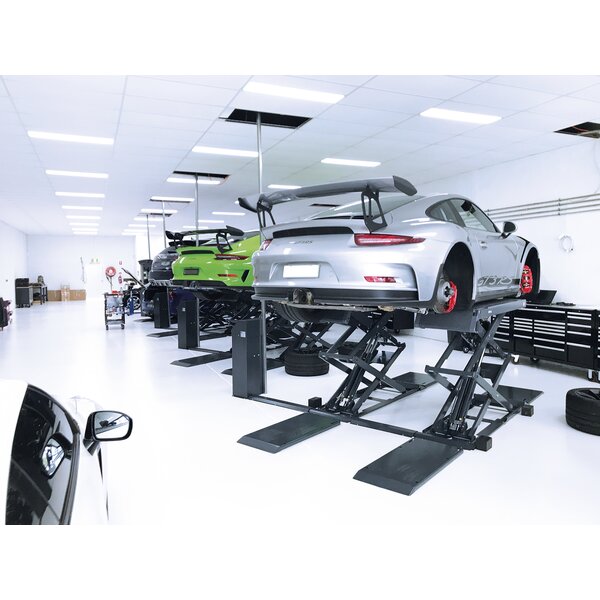

- Doppel-Scherenhebebühne für bodenaufliegende Montage
- Flache Überfahrhöhe
- Aufnahmeplattenlänge stufenlos einstellbar
- Aufnahmeplatten und Auszüge granulatbeschichtet
- Automatische Gleichlaufregelung und hoheSicherheit durch Zylinder-Wegmesssystem ( Linear-Absolut-Wegmesssystem )
- 2 Zylinder je Scherenseite, doppelte Sicherheit (Redundanz)
- Volle Hubkraft bereits im unteren Hubhöhenbereich
- Sanftes Ein- und Ausfahren in der untersten Position durch innovative Zylinder-Aushubunterstützung
- Keine mechanische Verbindung zwischen den Scheren, keine Stolperschwelle
- Keine Druckluft erforderlich
- Quetsch-/Scherstellungsicherung durch Signaltonsteuerung CE-Stopp
- NOT-AB-Funktion
- Hohe Seitenstabilität
- Lackierung Pulverbeschichtung:
- anthrazitgrau, RAL 7016 (Aufnahmeplatten, Bodenrahmen)
- fenstergrau, RAL 7040 (Scheren, Bedienpult)
- Bodenrahmen mit Zweischicht-Pulverlackierung
Lieferumfang:
*Doppel-Scherenhebebühne, Typ: R-DSF IV 3.5 A
- 2 Stck. Überfahrkeile
- Bedienpult stehend mit Steuerung und Hydr. Aggregat
- Hydraulikschläuche für 2 m Abstand Bühne - Aggregat
- Abdeckbleche für Hydraulikschläuche
- Bedienungsanleitung undPrüfbuch
- Inkl. Verpackung
Technische Daten
Technische Daten:
| Traglast CE | 3500 kg |
| Hub-/Senkzeit lastabhängig | ca. 35 s/35 s |
| Betriebsdruck | 270 bar |
| Überfahrhöhe | 105 mm |
| Breite Aufnahmeplatte | 605 mm |
| Länge Aufnahmeplatte | 1550 - 2100 mm |
| Gesamtbreite (empfohlen) | 1955 mm |
| Hubhöhe max. | 1920 mm |
| Hydraulikaggregat | 2,2 kW |
| Versorgungsspannung | 3 x 400 V/50 Hz |
| Absicherung | 16 A träge |
| Scherstellensicherung | Signaltonsteuerung |
| Gewicht kpl. inkl. Verpackung | ca. 900 kg |
| Verpackungsmaße (L x B x H) | 2100 x 760 x 710 mm |
| Hydraulikölmenge (nicht im Lieferumfang) | ca. 9 l |
